Monday, November 13, 2017

Tutorial Membuat Program CNC dengan mastercam X3

Pada tutorial kali ini saya akan mencoba membuat suatu program CNC sederhana dengan menggunakan mastercam X3
Langsung saja langkah – langkahnya sebagai berikut :

1. Buat sketch 2d terlebih dahulu sebagai pola pergerakan pahat mesin
               >Klik Create rectangle =>anchor to center=> masukan nilai pada parameternya ( panjang 200 mm ;       dan  lebar 100 mm ) =>OK

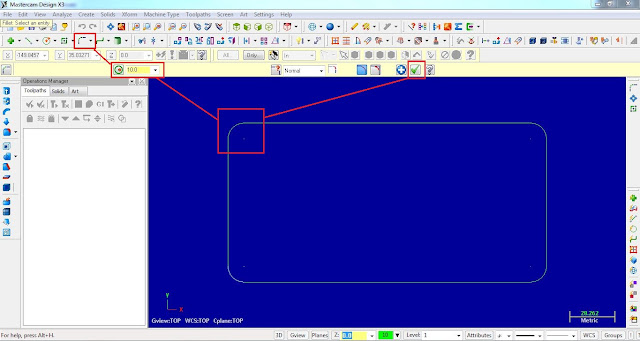

               > Klik Fillet Entities =>Select setiap ke empat sudut yang akan di fillet=> masukan nilai pada     parameternya ( R 10 ) =>OK
             >Klik Create rectangle =>anchor to center=> masukan nilai pada parameternya ( panjang 140 mm ;  dan  lebar 60 mm ) =>OK
              >Klik Fillet Entities =>Select setiap ke empat sudut yang akan di fillet=> masukan nilai pada parameternya ( R 10 ) =>OK





2. Langkah selanjutnya masuk ke tab machine type => mill => default

3. Langkah selanjutnya masuk Stock setup =>Tentukan titik nol =>masukan nilai ( z= 20 ; x= 210 ; y = 110 ) => ok



4. Langkah selanjutnya masuk ke tab toolpaths => contour => Ok=> seting tab chaining dan select bagian garis sketch tadi sampai keluar anak panah=> Ok



5. Langkah selanjutnya mengatur tool  => creat new tool => End mill => Ok


6. Langkah selanjutnya mengatur parameter pemakanan =>atur multi passesnya =>atur depth cutnya  => Ok atur multi passesnya





7. Langkah selanjutnya regenerate all selected operation


8. Langkah selanjutnya masuk ke tab toolpaths => pocket => Ok=> seting tab chaining dan select bagian garis sketch tadi sampai keluar anak panah=> Ok



9. Langkah selanjutnya masuk ke tab pocketing parameters => atur parameter pemotongannya => depth cuts




10. Langkah selanjutnya masuk ke tab Roughing/finishing paramters => paralel spiral => Ok


11. Langkah selanjutnya select all => regenerate all selected operation
12. Pindahkah kursor ke toolpath group 1 => verify untuk menjalakan simulasinya


13. Langkah selanjutnya menyimpan data kode program => post selected operations => selesai














Sunday, November 12, 2017

Tutorial Singkat Coil Autodesk Inventor

Pada kesempatan kali ini saya akan mencoba membuat tutorial pembuatan gambar spring 3d dengan menggunakan Autodesk Inventor 2008, sebetulnya dalam versi berapapun akan sama hanya ada perbedaan sedikit pada letak tool nya saja, oke langsung saja :
> langkah awal kita harus membuat dahulu diamter wire nya dulu
> lalu masuk ke tool coil tinggal atur parameternya
> apabila kurang jelas tinggal ikuti saja gambar di bawah ini .






Tutorial Autocad Extrude & Subtract

Tutorial Autocad kali ini saya akan mencoba menjelaskan tentang beberapa fungsi dari tool yang ada pada autocad dan beberapa shortchutnya.
Saya coba pengaplikasiannya dengan autocad versi 2004 saja, karena untuk versi terbaru juga sama saja, alasan saya menggunakan versi 2004 karena menurut saya pribadi untuk proses pembelajaran lebih baik di awali dari yang rada susah dulu kalau sudah lancar bisa pakai versi berapa saja, dari pada belajar dari yang gampang/versi terbaru tapi ketika di kasih versi lama jadi harus menyesuaikan lagi.
Dalam kesempatan kali ini yang tidak akan berbicara banyak hanya saja saya akan membuat penjabaran berdasarkan pengalaman seputaran kerja saya .
1. Extrude => digunakan untuk membuat objek 2D menjadi objek yang mempunyai ruang / volume. Biasanya tombol shortchut yang saya gunakan “ext” namun tergantung dari kawan-kawan yang mau pilih, menulis lengkap atau dengan singkatannya saja.



2. Subtract => digunakan untuk memotong atau membentuk suatu objek dari objek tertentu
Biasanya digunkan dalam pembuatan benda terbuka seperti tabung dsb.
Langkah-langkahnya sebagai berikut :
1. buat terlebih dahulu lingkaran dengan diameter 25 mm ( ketik “C” tanpa tanda petik lalu enter ketik “D” enter lalu tulis nilai 25 nya pada command, lalu terakhir enter )
2. Setelah selesai proses yang tadi lanjut proses kedua membuat objek 3d, dengan perintah extrude ( ketik “ext” lalu enter  select objek yang akan di extrude pilih gambar 2d yang tadi telah di buat lalu masukan tingginya ( specify height of extrusion or (path ): 50 saja, lalu enter)
3. Selanjutnya membuat objek 2d kembali, guna sebagai pemotong atau yang akan kita gunakan sebagai pemotong, langkah – langkahnya sama seperti langkah no saja hanya saja nilai diameternya di rubah menjadi 20 saja )
4. Untuk membuat objek 3d bagian sketch yang kedua langkah-langkah nya sama saja seperti langkah yang 3, yang membedakan hanya  objek yang di selectnya.
hasilnya akan seperti gambar di bawah ini
