MODUL  AUTOCAD TINGKAT  1

1.      USER INTERFACE

Yang pertama akan di bahas dalam modul ini adalah bagaimana kita “mengenal sitem koordinat dalam autocad”. Koordinat autocad sama halnya dengan koordinat matematika dalam pengaplikasiannya sama persis. Lansung saja kita praktekan :

Ketik ucs, lalu enter, ketik move, lalu enter, klik sembarang, ( i )

Ketik L , lalu enter, ketik 0,0 enter, ketik 10,0 lalu enter, ketik 10,10 enter, ketik 0,10 enter, ketik 0,0 enter. (ii)

Maka apabila benar hasilnya akan seperti ini :

Yang kedua kita akan belajar bagaimana cara membuat sebuah lingkaran ( circle ). Lansung saja kita praktekan :

Seperti biasa untuk karena kita belajar dari dasar jadi kita harus ketikan dulu ucs enter, lalu klik sembarang ( i )

Ketik C ( circle ) lalu enter, ketik 0,0 lalu masukan “D” ( diameter ) enter, ketikan harga diameter yang akan kita buat klik enter !!!

Share Hasil Render Dulu..

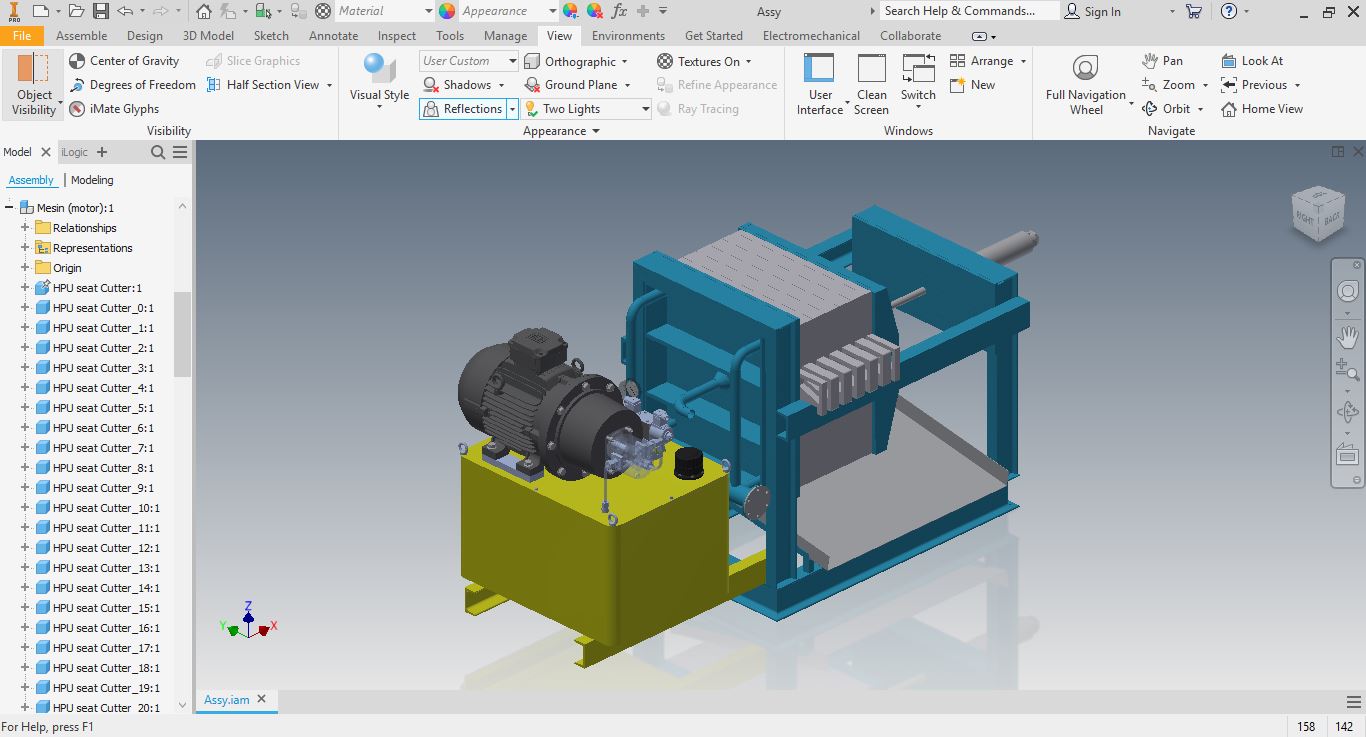

3D Modeling

-----------------------------------------------------------------------------------------------------------------------

Shaft Design By : Solidwork 2012

Hasil Belajar di tempat kerja saya yang baru .. karena saya adalah lulusan Teknik Mesin jadi gambar hasil rendernya agak ngawur ,, heheh :)

Add caption

EXCAVATOR

Belajar autocad dengan simtem koordinat

Tutorial Membuat Segitiga Menggunakan Koordinat pada Autocad

Lansung saja TKP :
Seperti pada tutorial sebelumnya yang udah saya post pada blog ini, langkah awal yaitu memindahkan UCS ke area yang kita inginkan.
1. Ketik UCS - ENTER - M - ENTER - lalu klik di area yang kita inginkan .
2. ketik L - ENTER
3. Ketik 0,0 - ENTER
4. Ketik 50<60 - ENTER
5. Ketik 0,0 - ENTER
Hasilnya akan seperti di bawah ini

Tutorial Dasar Koordinat pada Autocad

Langsung saja TKP,, :)

Langkah awal untuk kita belajar autocad adalah belajar mengenai koordinat.

Koordinat yang saya maksud adalah koordinat yang pernah kita pelajari pada waktu smp belajar matematika. Langkah ini akan menjadi sangat penting apabila kita adalah seseorang teknik.

Menggambar kotak sederhana menggunakan Autocad dengan koordinat Tanpa menggunakan Mouse.

1. Ketik UCS - ENTER - M / Move - ENTER - lalu klik di Area mana kita akan memindahakan      UCS.

2. L / Line - ENTER - 0,0 - ENTER ( maka akan dengan sendirinya garis bermulai dari titik 0,0 pada simtem koordinat.

3. 100,0 - ENTER ( Panjang garis X 100 dan Y 0 )

4. 100,100 - ENTER ( Panjang garis X 100 dan Y 100 )

5. 0,100 - ENTER ( Panjang garis X 0 dan Y 100 )

6. 0,0 - ENTER ( garis akan kembali ke titik semula yaitu 0,0 )
