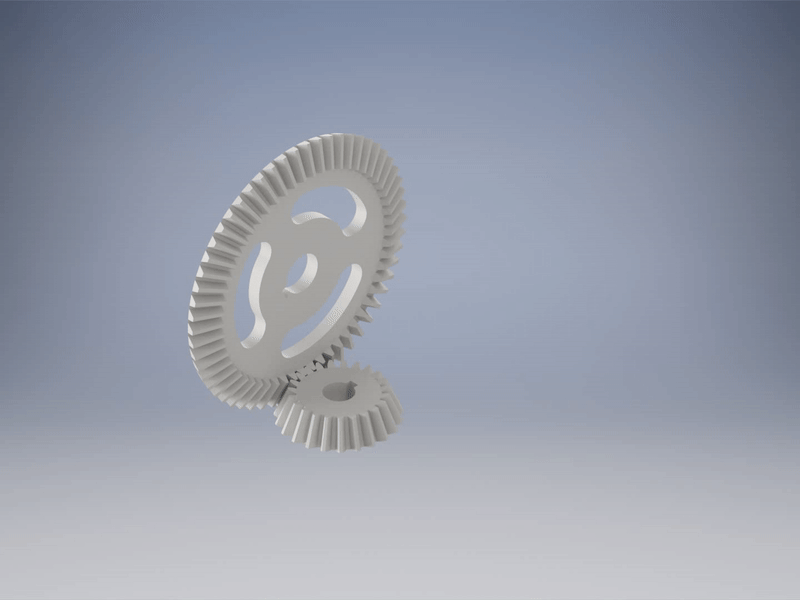

Tutorial Dasar Pembuatan Roda Gigi Lurus Menggunakan Fasilitas Design Autodesk Inventor



Latihan gambar teknik 1 khusus pemula

 Untuk teman teman yang ingin belajar dari dasar tentang cara mengoperasikan software khususnya CAD, bisa di cek di web site ini, kita berusaha sebisa mungkin update kalau ada bahan untuk di update.

Berikut File latihan buat teman teman bisa kerjakan bisa dengan Autodesk Inventor, Solidworks, Autocad, Catia, NX, Creo, SolidEdge, dan lain lain sesuai dengan software yang di minati untuk jadi bahan belajar :

#mechanicalengineering #belajardesainmesin #SMK #LKS #LKSProvinsiJabar

Perjalanan Awal Karir di Dunia Kerja

      Sedikit kilas balik awal perjalanan karir saya di dunia kerja, saya akan coba ceritakan dengan singkat sedikit demi sedikit perjalan dari pertama lulus SMK sampai dengan hari ini,

awal pertama kali saya bekerja di sebuah perusahan interior custom furniture, seperti buat ranjang custom, lemari custom, backdrop custom, rak sepatu custom, dan lain lain.

selain bekerja secara formal atau terikat kontrak saya juga terbuka membuka untuk semua yang butuhkan jasa kerja desain khususnya di interior dengan sependek pengetahuan saya lebih kurang tiga tahun bekerja di interior buat saya sedikit belajar, tentang konsep desain, negosiasi customer, survey lapangan, buat RAB, pembuatan surat penawaran harga, membuat desain 2D, membuat pola penghitungan jumlah bahan, serta mendistribusikan tugas kepada divisi terkait.

Bagi teman teman yang berminat bekerja sama dengan saya bisa kontak ke saya langsung ke WA ataupun email, 089653946824

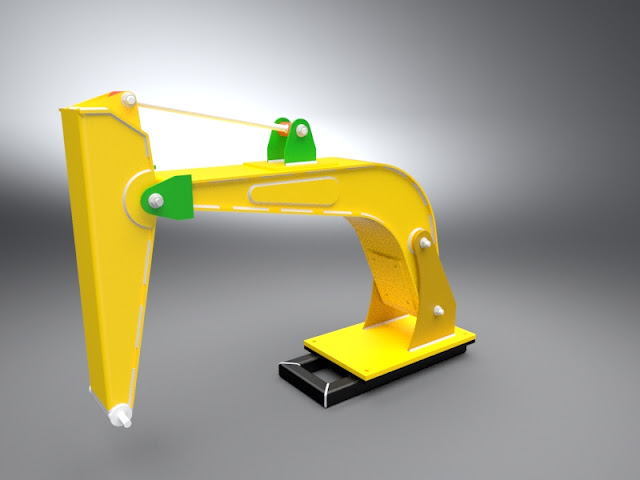

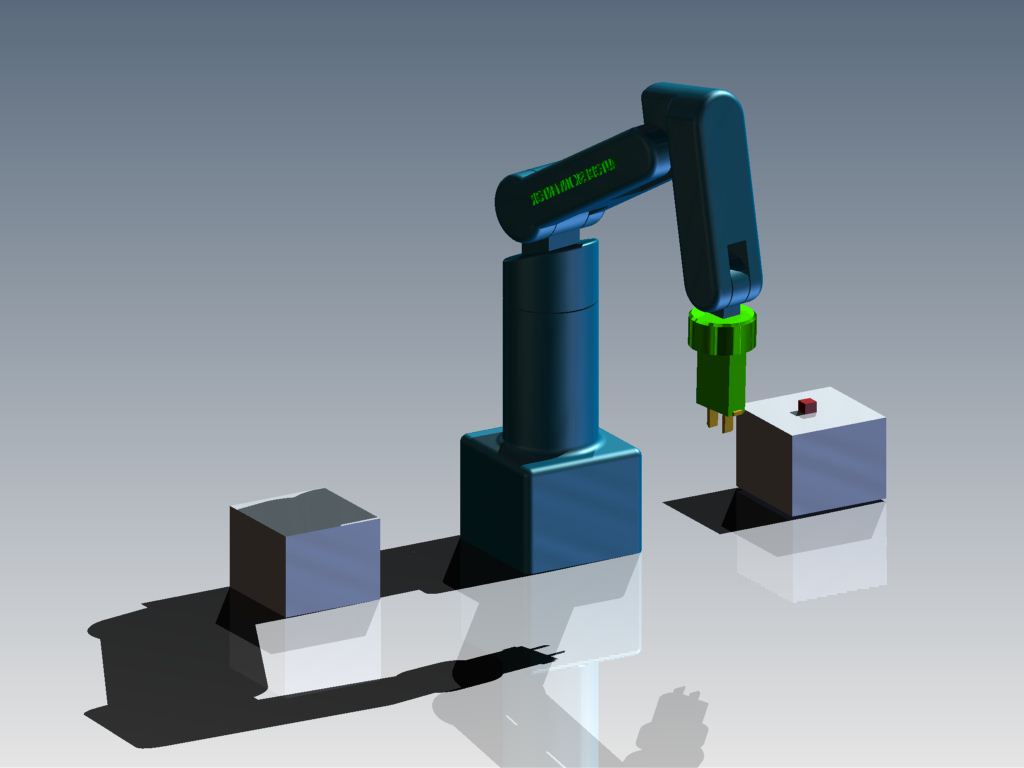

Beberapa saya lampirkan hasil kerja saya :

JASA DESAIN 3D dan 2D Area Bandung dan Sekitarnya

 Berikut ini jasa yang kami bisa layani:

1. Buat konsep desain 3D dan 2D

2. Buat detail 3D desain

3. Buat Drawing atau gambar produksi

4. Buat animasi 3D

5. Buat Realistis 3D / render 3D modeling

Harga terjangkau dan bisa kita disesuaikan dengan budget yang terukur dan sesuai dengan kebutuhan, kita juga ada buka toko online di tokopedia, "Jasa Gambar Cad"

TUTOR DASAR DASAR MENGOPERASIKAN SOFTWARE SOLIDWORKS



Pada tampilan standart solidworks ada terdapat icon bar yang pasti muncul yaitu 1. home, 2. new dan 3. open.

Ø  Home berfungsi untuk melihat Kembali file/projek desain yang pernah kita buat sebelumnya dan telah di simpan di hardisk.

Ø  New berfungsi untuk membuat file baru / lembar kerja baru part / komponen, assembly / rakitan dan drawing / untuk buat gambar kerja 2D

Ø  Open berfungsi untuk membuka file lama yang telah di simpan di hardisk

Ø  Baik kita pertama Latihan membuat base plate bentuk kotak dengan empak lobang di sudut

Ø  Klik new kemudian pilih part klik 2x tunggu sampai terbuka halaman kerja

Ø  Berikut ini halaman kerja yang tampil, di menu bar bagian atas terdapat beberaoa tools yang bisa kita coba.

Ø  Karena kita akan belajar membuat base plate maka pilih gambar yang bergambar kotak

Ø  Letakan sketch di Top plane dan klik

Ø  Sebelum memulai sketch atur pandangan kita dengan klik view orientasi dan klik bagian face / sudut pandang sesuai kebutuhan.

Ø  Buat sketch seperti terlihat di gambar dan klik smart dimension berikan nilai ukuran Panjang 200 x lebar 200 mm

Ø  Apabila sudah klik klik esc pada keyboard dan klik gambar panah di pojok kanan atas

Ø  Klik view orientasion untuk merubah sudut pandang / bisa dengan klik scroll mouse untuk memutar objek

Ø  Klik features dan klik extruded boss

Ø  Seleksi garis yang akan kita extrude, diharapakan sketsa yang telah di buat tidak mengalami error.

Ø  Setelah berhasil maka akan otomatis muncul menu untuk memasukan nilai extruded atau ketinggian benda

Ø  Pada bagian D1 kita masukan saja angkanya 10 mm

Ø  Klik ok yg centang hijau sebelah kiri atas

Ø  Langkah selanjutnya memberikan lobang 4 pcs di setiap sudut objek

Ø  Langkah awal seperti biasa kita klik sketch dan pilih di bagian face mana yg akan kita lakukan penyeketan

Ø       ØRubah sudut pandang jadi tampak atas / top view

Ø       ØBuat sketsa seperti di bawah ini

Ø       ØKemudian klik panah di pojok kanan atas

Ø  Extruded cut, dan pilih circle sketch yang telah di buat tadi dan masukan nilai extrude pada D1 sesuai dengan kebutuhan.

Ø  Klik OK, centang hijau di sebelah pojok kiri atas

Ø  Extruded cut, dan pilih circle sketch yang telah di buat tadi dan masukan nilai extrude pada D1 sesuai dengan kebutuhan.

Ø  Klik OK, centang hijau di sebelah pojok kiri atas

Ø  Kemudian untuk mempermudah membuat 3 lobang lagi kita manfaatkan tools mirror

Ø  Klik mirror, pilih plane sebagai referensi arah mirror, kita pilih front plane, pilih feature yang akan kita mirror yaitu cut extrude1

Ø  Apabila langkah langkah sudah benar maka hasilnya akan seperti di bawah ini

Ø  Lakukan perintah yang sama untuk buat mirror selanjutnya

Ø  Klik mirror, pilih Right plane kemudian pilih feature nya Mirror1

Ø  Maka hasil akhirnya akan seperti tampak gambar di bawah ini

Tutor Dasar Dasar Pengoperasian SOFT

Tutorial Dasar Autodesk 123D DESIGN

Ø Bagian yang di kotak merah adalah tools bar standart / alat untuk mendesain suatu bentuk tertentu sesuai kebutuhan.
Ø Untuk kotak hitam adalah lembar kerja / area kerja standar

Fungsi mouse pada aplikasi ini sebagai berikut

• Ø Scrol depan belakang mouse berfungsi untuk zoom IN/OUT
• Ø Tekan scroll berfungsi untuk pan / geser objek
• Ø Tekan mouse kanan ( panah hijau ) orbit / rotasi objek
• Ø Tekan mouse kiri ( panah merah ) selection / seleksi objek

Oke, kali ini kita belajar buat box sederhana dengan manfaatkan tools bar primitives

• Ø Klik primitives seleksi BOX (insert box)
• Ø Input nilai Panjang, lebar dan tinggi box sesuai kebutuhan missal length/panjang 50, width/lebar 50 dan height/tinggi 50.

  ØLetakan di area kerja dan klik 1 kali, maka box berhasil kita desain

Oke, setelah jadi box nya 50x50x50 kita akan lanjutkan menambahkan lobang 10 mm tepat di tengah

• Ø Klik sketch pada tools bar
• Ø Kemudia pilih sketch circle pada menu dan arahkan pada face/ permukaan yang akan kita kasih lobang,

        Karena kita akan memberikan lobang tembus dari atas ke bawah, maka arahkan ke            permukaan atas dan klik.

• Ø Selanjutnya rubah pandangan dari tampak atas / top pada navigasi pandangan terletak di pojok kanan atas
• Ø Buat sketch circle / lingkaran tepat dititik garis tengah dan berikan ukuran 10 mm
• Ø Kembalikan tampa pandangan dengan klik home, kalau langkahnya sudah benar maka tampilan akan seperti berikut.

Oke, selanjutnya kita eksekusi pembuatan lobang

• Ø Klik Construct pada tools bar
• Ø Kemudia pilih extrude dan arahkan pada sket lingkaran yang telah kita buat,

       Sehingga akan muncul tanda panah seperti tampak pada gambar.

• Ø Selanjutnya klik kanan mouse pada panah dan tahan arahkan kebawah sampai objek terlubangi tembus.
• Ø Klik enter

Ø Maka hasil akhir benda kerja kita akan seperti tampak di bawah ini
